Was ist ein LKW-Kipper mit flachem Fundament und warum ist er wichtig?

A LKW-Kipper mit flachem Fundament ist eine hydraulische Fahrzeugkippplattform, deren Tiefe der Fundamentgrube auf die Dicke der Plattform selbst und nicht auf die gesamte Höhe der Kippstruktur begrenzt ist. Da die Stützgrube nur so tief wie der Plattformrahmen sein muss, werden Aushub-, Betonier- und Bewehrungsarbeiten vor Ort reduziert, weshalb diese Konstruktion nach Angaben des Herstellers die Tiefbaukosten um mehr als 60 Prozent im Vergleich zu einem herkömmlichen Tiefgruben-Lkw-Muldenkipper senkt. In diesem Artikel wird erklärt, wie das Flachfundament-LKW-Kipper-Design funktioniert, welche Daten seine Kosten- und Sicherheitsvorteile belegen, wie es im Vergleich zu herkömmlichen Tiefgrubensystemen abschneidet und worauf Käufer achten sollten, wenn sie diese Art von Ausrüstung von einem LKW-Kipper-Hersteller beziehen.

Was ist ein LKW-Kipper mit flachem Fundament?

Ein LKW-Kipper, manchmal auch geschrieben als LKW-Kipper oder Fahrzeugkipper, ist ein Be- und Entladegerät, das einen beladenen LKW, Anhänger oder Container anhebt und kippt, sodass Schüttgut durch Schwerkraft in einen Trichter, eine Grube oder eine Annahmestation entladen werden kann. Herkömmliche Installationen von LKW-Muldenkippern basieren auf einer tiefen Fundamentgrube, in der der Kipprahmen, die Hydraulikzylinder und die Gegengewichtsstruktur unter der Erdoberfläche untergebracht sind. Dies erfordert in der Regel mehrere Meter Aushub, Entwässerungsmaßnahmen und strukturelle Betonarbeiten, bevor die mechanische Ausrüstung überhaupt installiert werden kann.

Die LKW-Kipper mit flachem Fundament Design verändert diese Beziehung zwischen der Ausrüstung und den sie umgebenden Bauwerken. Anstatt den Kipprahmen in einer tiefen Grube zu versenken, steht die Plattform auf einem flachen Fundament, dessen Tiefe nur der Dicke der Plattformkonstruktion selbst entspricht. Die Hydraulikzylinder, das Synchronisationssystem und die Stützbeine sind so konstruiert, dass die Hub- und Kippbewegung weitgehend über dem Gefälle erfolgt, weshalb diese Konfiguration manchmal als oberirdischer oder Tiefgruben-Lkw-Muldenkipper bezeichnet wird.

Dieser Ansatz ist besonders relevant für Anlagen in der Stahl-, Chemie-, Zement-, Kohle-, Getreide-, Öl- und Lebensmittelindustrie, wo LKW- und Container-Entladestationen häufig zu bestehenden Werften hinzugefügt werden, die ursprünglich nicht für tiefe Grubenaushubarbeiten, hohe Grundwasserspiegel oder unterirdische Versorgungskonflikte ausgelegt waren.

Wie das flache Grubendesign die Tiefbaukosten senkt

Bevor Sie sich die Tabelle unten ansehen, sollten Sie verstehen, warum die Fundamenttiefe der größte Faktor für die Tiefbaukosten bei einem LKW-Muldenkipperprojekt ist. Jeder zusätzliche Meter Grubentiefe erhöht das Erdvolumen, das ausgehoben und entfernt werden muss, die Menge an Strukturbeton, die zum Halten der Grubenwände benötigt wird, und die Komplexität der Entwässerungs- und Entwässerungssysteme, die erforderlich sind, um die Grube trocken zu halten. Tiefere Gruben verlängern auch die Bauzeit, da Aushub, Stützung, Abdichtung und Aushärtung alle nacheinander abgeschlossen sein müssen, bevor die mechanische Ausrüstung installiert werden kann. Aus diesem Grund zielen Hersteller, die den Kippmechanismus so umgestalten, dass er in einer flachen Grube funktioniert, direkt auf den größten Kostenfaktor der Gesamtanlage ab. Die folgende Tabelle zeigt, wie sich ein LKW-Muldenkipper mit flachem Fundament im Vergleich zu einem herkömmlichen Tiefgruben-Design im Hinblick auf die relativen Tiefbaukosten schlägt.

Die donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Vergleich der Aushubtiefe für Fundamente von LKW-Muldenkippern

Die Tiefe des Fundaments ist die physische Dimension, die letztendlich die meisten der im vorherigen Abschnitt beschriebenen Kosten- und Zeitplanunterschiede verursacht. Daher ist es sinnvoll, sie direkt zu visualisieren. Bei einem herkömmlichen LKW-Muldenkipper muss die Grube tief genug sein, um den gesamten Kipprahmen, den Hub des Hydraulikzylinders und die Gegengewichtsstruktur unterzubringen, wodurch der Boden der Grube typischerweise weit unter dem umgebenden Gefälle liegt. Bei einem LKW-Muldenkipper mit flachem Fundament ist die Grubentiefe auf die Dicke der Plattformstruktur begrenzt, da der Kippmechanismus größtenteils auf oder über dem Gefälleniveau arbeitet. Das folgende horizontale Balkendiagramm drückt diesen Unterschied anhand eines relativen Aushubtiefenindex aus, wobei der konventionelle Entwurf als Referenzpunkt behandelt wird und der flache Fundamententwurf als proportional flachere Grube dargestellt wird.

In der Tabelle oben stellt der längere dunkelrote Balken den Aushubtiefenindex eines herkömmlichen Tiefgruben-LKW-Muldenkippers dar, der auf 100 eingestellt ist, um als Referenzwert für den Vergleich zu dienen. Der kürzere Balken direkt darunter stellt den Lkw-Muldenkipper mit flachem Fundament dar, dessen Aushubtiefenindex auf derselben relativen Skala bei etwa 30 liegt, was mit der Aussage des Herstellers übereinstimmt, dass die Grubentiefe nur der Dicke der Plattform entspricht. Diese sichtbare Lücke zwischen den beiden Balken ist der physikalische Grund für die im Ringdiagramm weiter oben in diesem Artikel gezeigte Kostenreduzierung, da eine geringere Tiefe direkt zu einem geringeren Aushubvolumen, weniger Beton und einem geringeren Zeitaufwand für Stützung und Entwässerung führt. Ein flacherer Aushub verringert auch das Risikoprofil der Bauphase selbst, da die Arbeiter weniger Zeit in engen, unterirdischen Räumen verbringen und die Grubenwände während des Betoniervorgangs weniger temporäre Unterstützung benötigen. Für Baustelleningenieure, die einen LKW-Muldenkipper zum Entladen von Massengütern bewerten, ist dieser Tiefenvergleich oft der erste praktische Filter, der bei der Entscheidung verwendet wird, ob ein tiefes Gruben- oder flaches Fundamentdesign für einen bestimmten Standort machbar ist. Bei Standorten mit einem hohen Grundwasserspiegel, vorhandenen unterirdischen Rohrleitungen oder eingeschränktem Zugang zur Baugrube ist häufig ein Lkw-Muldenkipper mit flachem Fundament die einzig realistische Option ohne umfangreiche und kostspielige Sanierung des Standorts. Umgekehrt können sich Standorte mit viel Platz, niedrigem Grundwasserspiegel und ohne Konflikte zwischen unterirdischen Versorgungsleitungen immer noch für eine Tiefgrubenkonstruktion entscheiden, wenn dies aufgrund von Anlagenlayouts vorzuziehen ist, da beide Konfigurationen je nach Projektbedingungen gültige technische Ansätze bleiben. Der in dieser Tabelle verwendete relative Tiefenindex dient als anschaulicher Vergleich auf der Grundlage des vom Hersteller beschriebenen Plattformdickenprinzips und nicht als exakte Messung für eine bestimmte Installation, da die tatsächlichen Grubenabmessungen je nach Modell, Kapazität und standortspezifischer technischer Überprüfung variieren. Käufer, die einen LKW-Kipper für ihre eigene Anlage evaluieren, sollten beim Lieferanten projektspezifische Fundamentzeichnungen anfordern, damit der genaue Aushubbedarf anhand der örtlichen Bodenbedingungen bestätigt werden kann.

Kerntechnische Merkmale eines LKW-Kippers mit flachem Fundament

Über die flache Grube hinaus wirken mehrere technische Merkmale zusammen, um diese Art von LKW-Muldenkipper sicher, stabil und effizient für den täglichen Einsatz zu machen. Diese Eigenschaften sind besonders relevant für Werksleiter, die den Kauf eines LKW-Muldenkippers mit langfristigen Wartungs- und Sicherheitsaspekten vergleichen, anstatt nur auf die anfänglichen Installationskosten zu achten.

• Hochpräzises Ölzylinder-Synchronstabilitätssystem : Hält beide Seiten der Kippplattform gleichzeitig in Bewegung, was die Sicherheit erhöht, Vibrationen während des Betriebs reduziert, die mechanische Belastung der Ölzylinder verringert und die Lebensdauer der Zylinder verlängert.
• Vollautomatische Feststellvorrichtung für das Rad : Sichert die Räder des LKWs automatisch, sodass der Bediener nicht in den staubigen Entladebereich gehen muss, um das Fahrzeug manuell zu reparieren, und unterstützt so eine einfache, sichere und effiziente Fernbedienung.
• Importierte Hydraulikzylinder und Pumpen : Ausgewählt aus etablierten internationalen Marken für Zuverlässigkeit und eine lange Lebensdauer bei wiederholten Lade- und Kippzyklen.
• Unbemannte Kontrollfähigkeit : Ermöglicht es dem LKW-Fahrer, den Entladevorgang selbstständig durchzuführen, ohne dass für jeden Zyklus ein spezieller Facharbeiter vor Ort sein muss.
• Strukturelle Gestaltung des Flachfundaments : Begrenzt die Grubentiefe auf die Dicke der Plattform, was das zentrale Strukturmerkmal für die zuvor in diesem Artikel diskutierte Kostensenkung im Tiefbau darstellt.

Diese features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Dreidimensionaler struktureller Überblick über die LKW-Dumper-Plattform

Um das Flachfundamentkonzept besser verständlich zu machen, zeigt das isometrische Diagramm unten die Hauptstrukturelemente einer LKW-Muldenkipperplattform in einer vereinfachten dreidimensionalen Ansicht. Anstatt genaue technische Abmessungen darzustellen, soll das Diagramm veranschaulichen, wie die Plattform, die hydraulischen Stützbeine, das Drehgelenk und die flache Fundamentplatte im Raum zueinander in Beziehung stehen. Die Beschriftungen verweisen auf die vier Strukturzonen, die weiter oben in diesem Artikel beschrieben wurden: die Kippplattform, auf der der LKW oder Container steht, die hydraulischen Zylinderbeine, die für die Hubkraft sorgen, das Drehgelenk am Fuß der Rampe und die flache Fundamentplatte, die eine tiefe Baugrube ersetzt.

In der isometrischen Ansicht oben stellt die dunkelrote Fläche die Plattform dar, auf der der LKW oder Container beim Be- und Entladen ruht, und diese Fläche neigt sich um ihren Arbeitswinkel, wenn die Hydraulikzylinder ausfahren. Die beiden vertikalen Stützbeine unter der Plattform beherbergen die importierten Hydraulikzylinder, die im Abschnitt „Produkteigenschaften“ beschrieben werden, und ihr synchronisiertes Ausfahren sorgt dafür, dass die Plattform beim Anheben gerade und stabil bleibt. An der Basis der Rampe sorgt das Drehgelenk dafür, dass die Unterkante der Plattform in Kontakt mit dem Boden bleibt, während sich der obere Teil anhebt. Dies ist das mechanische Detail, das eine oberirdische Kippbewegung ohne tiefe Grube ermöglicht. Die schattierte Platte unter der Struktur stellt das flache Fundament selbst dar, und ihre Tiefe entspricht nur der Dicke der Plattformstruktur und reicht nicht nach unten, um den vollständigen Kippmechanismus aufzunehmen, was das zentrale technische Prinzip dieser Produktkategorie darstellt. Dieses Diagramm ist eine vereinfachte Darstellung zur Veranschaulichung und ersetzt nicht die projektspezifischen Konstruktionszeichnungen, die immer vor Baubeginn beim Hersteller eingeholt werden sollten.

Leistungs- und Sicherheitsdesignmerkmale

Die Kosten für den Tiefbau sind nur ein Teil der Entscheidung bei der Auswahl eines Lkw-Muldenkippers, da die tägliche Betriebssicherheit und die langfristige Zuverlässigkeit für Werksleiter ebenso wichtig sind. Das nachstehende Radardiagramm übersetzt die zuvor beschriebenen Designmerkmale in eine einfache veranschaulichende Bewertung anhand von fünf Attributen, basierend auf den angegebenen Designmerkmalen des Herstellers und nicht auf einem unabhängigen Labortest. Es soll einen qualitativen Eindruck davon vermitteln, wo die Designentscheidungen ihre Vorteile konzentrieren, und nicht einen präzisen numerischen Maßstab gegenüber einem externen Standard darstellen. Jede Achse des Diagramms entspricht einem der technischen Merkmale, die bereits oben im Abschnitt „Produkteigenschaften“ besprochen wurden. Wenn man das Diagramm von der Mitte nach außen betrachtet, deutet ein Punkt, der näher am Rand liegt, auf eine stärkere Betonung dieses bestimmten Designmerkmals hin.

Entlang der Betriebssicherheitsachse ist der Flachfundament-Lkw-Muldenkipper am äußeren Rand der Tabelle positioniert, da die automatische Rückhalterad-Befestigungsvorrichtung es einem Bediener erspart, sich einem beladenen Fahrzeug in einer staubigen Entladezone zu nähern. Die Lebensdauerachse der Zylinder spiegelt die Kombination aus dem Synchronstabilitätssystem und der Verwendung importierter Zylinder und Pumpen wider, die beide zu einer längeren Lebensdauer der Hydraulikkomponenten beitragen sollen. Die Achse des Automatisierungsgrads spiegelt die Fähigkeit zur unbemannten Steuerung wider, die es dem LKW-Fahrer ermöglicht, die Ausrüstung direkt zu bedienen, ohne dass bei jedem Zyklus ein spezieller Bediener anwesend sein muss. Die Schwingungskontrollachse spiegelt die Rolle des synchronen Stabilitätssystems wider, die Plattform während des Hebens waagerecht zu halten, wodurch die auf die Zylinder und die Tragstruktur übertragenen mechanischen Stöße reduziert werden. Die Wartungseinfachheitsachse spiegelt eine Kombination aus weniger beweglichen Teilen wider, die aufgrund des flachen Fundaments unter der Erde liegen, und der allgemeinen Designphilosophie, manuelle Eingriffe während normaler Betriebszyklen zu reduzieren. Da die Grube selbst flacher ist, ist die routinemäßige Inspektion und Wartung des Fundamentbereichs im Allgemeinen leichter zugänglich als bei einer Installation in tiefer Grube, bei der Techniker möglicherweise in einen engen Raum hinabsteigen müssen, um Strukturelemente zu inspizieren. Es sei noch einmal darauf hingewiesen, dass es sich bei diesem Radardiagramm um eine qualitative Veranschaulichung der erklärten Prioritäten des Entwurfs und nicht um ein zertifiziertes Testergebnis handelt. Anlageningenieure, die ein bestimmtes LKW-Kippermodell bewerten, sollten das technische Datenblatt des Herstellers und gegebenenfalls Prüfberichte Dritter für das genaue in Betracht gezogene Modell anfordern. Leser, die mehrere Lieferanten vergleichen, sollten diese Art von Diagrammen als Ausgangspunkt für detaillierte technische Fragen und nicht als endgültige Grundlage für eigenständige Beschaffungsentscheidungen betrachten.

Kostensenkung im Tiefbau auf einen Blick

Da die Tiefbaukosten die am häufigsten genannte Zahl sind, wenn es um LKW-Muldenkipper mit flachem Fundament geht, ist es sinnvoll, sie noch einmal in einem speziellen Messgerätformat darzustellen, das die gesamte Diskussion in einem einzigen Bild zusammenfasst. Die folgende Messgröße zeigt die gemeldete Kostenreduzierung für die Flachfundamentkonstruktion im Vergleich zu einer herkömmlichen Tiefgrubeninstallation, ausgedrückt als Prozentsatz des vom Hersteller angegebenen Höchstwerts. Dieses Diagramm soll als Kurzzusammenfassung für Leser dienen, die die Schlagzeilennummer möchten, ohne die vollständige Kostenaufschlüsselung durchzulesen, die weiter oben in diesem Artikel besprochen wurde. Die Nadelposition entspricht direkt dem vom Hersteller angegebenen Reduktionsbereich von etwa 60 bis 70 Prozent je nach Projektbedingungen.

Die needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Typische Branchen, in denen LKW-Kipper mit flachem Fundament zum Einsatz kommen

LKW-Muldenkipperausrüstung, einschließlich der flachen Fundamentkonfiguration, wird in einer Reihe von Schüttgutumschlagsindustrien eingesetzt, in denen LKWs, Anhänger oder Container schnell und sicher entladen werden müssen. Die folgende Tabelle fasst einige der Sektoren zusammen, in denen diese Art von Ausrüstung üblicherweise eingesetzt wird, zusammen mit der allgemeinen Art des jeweils typischerweise gehandhabten Materials.

Da die Entladeanforderungen in diesen Branchen unterschiedlich sind, wird ein LKW-Muldenkipper häufig zusammen mit anderen automatischen Be- und Entladegeräten wie Seitenkippern, Autoladegeräten und Containerwendern eingesetzt, sodass ein einziger Standort mehrere Fahrzeug- und Containertypen über dieselbe Entladestation abfertigen kann.

Auswahl eines Herstellers von LKW-Muldenkippern mit flachem Fundament

Bei der Bewertung eines Herstellers oder Großhändlers von LKW-Muldenkippern für ein Flachgründungsprojekt blicken Käufer in der Regel über die reine Kosteneinsparung hinaus und berücksichtigen mehrere zusätzliche Faktoren, bevor sie eine Beschaffungsentscheidung treffen. Die folgende Liste fasst die wichtigsten Punkte zusammen, die Beschaffungs- und Technikteams beim Vergleich von Anbietern automatischer Be- und Entladegeräte häufig bewerten.

1. Ob der Lieferant projektspezifische Struktur- und Fundamentzeichnungen bereitstellen kann und nicht nur allgemeine Marketingmaße.
2. Die brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Ob das Halterad-Befestigungsgerät und das Steuerungssystem einen unbemannten oder ferngesteuerten Betrieb unterstützen, ist für das Personalmodell des Käufers geeignet.
4. Die manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Exporterfahrung und Kundendienstfähigkeit für Käufer außerhalb des Heimatlandes des Herstellers.

Durch das Durcharbeiten dieser Checkliste mit einer Auswahlliste von Zulieferern oder Großhändlern für LKW-Muldenkipper wird sichergestellt, dass die letztendlich ausgewählte Ausrüstung sowohl den bautechnischen Einschränkungen des Standorts als auch den täglichen Betriebsanforderungen des Werks entspricht.

Über Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. ist ein nationales High-Tech-Unternehmen, das sich hauptsächlich mit der Forschung, Entwicklung und Herstellung intelligenter Logistikausrüstung beschäftigt. Das Unternehmen bietet Systemlösungen für die automatische Be- und Entladung von Autos und Containern für Kunden aus unterschiedlichen Branchen. Das Unternehmen stellt seinen Nutzern voll und ganz verschiedene Arten automatischer Lade- und Entladegeräte zur Verfügung, darunter Heckkipper, Seitenkipper, Autoladegeräte und Containerkipper, und ist eines der Unternehmen mit einem relativ vollständigen Sortiment an automatischen Lade- und Entladegeräten für Autos und Container in China.

Die company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

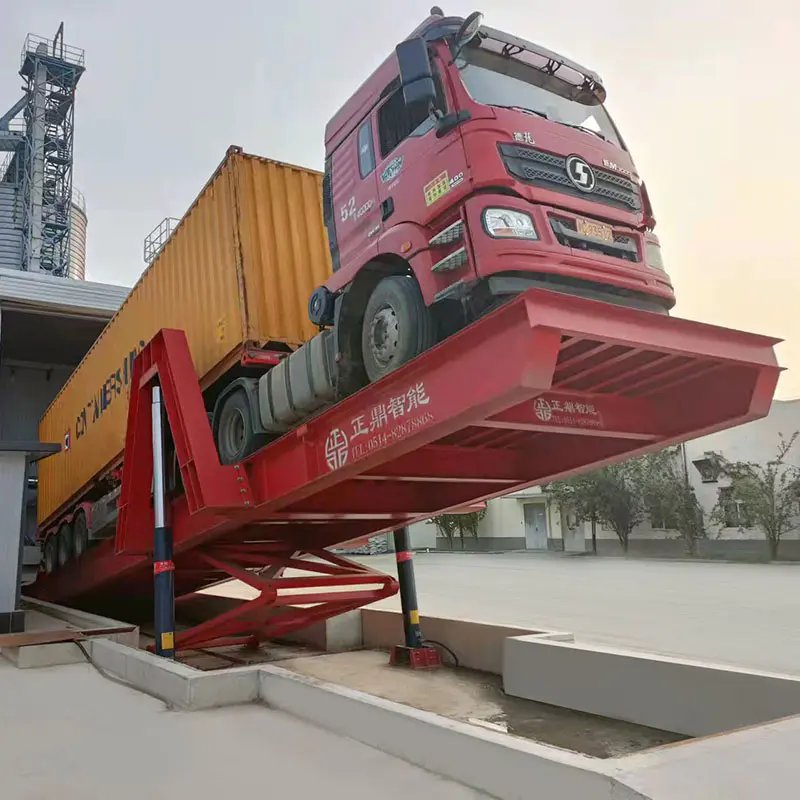

Die image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
